在光学设计和仿真过程中，ZEMAX是一个常用的工具，用于生成和模拟光线图。然而，SolidWorks作为一个强大的3D CAD工具，通常用于创建和分析复杂的机械零件和装配体。有时，你可能希望在SolidWorks中查看和分析ZEMAX生成的光线图，以进一步整合设计和分析过程。下面是一个简单的教程（以ZEMAX为例），指导你如何在SolidWorks中打开ZEMAX光线图。

步骤一：准备ZEMAX光线图

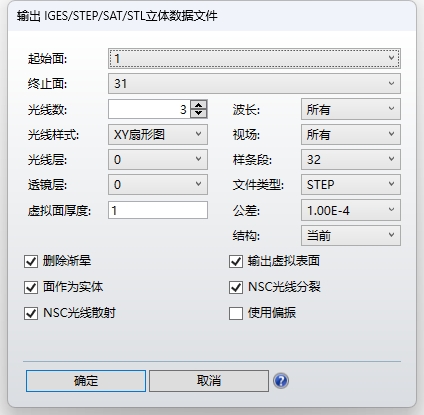

首先，你需要在ZEMAX中创建或打开一个光线图。确保光线图已经保存为SolidWorks可以识别的格式。SolidWorks通常支持一些通用的CAD文件格式，如STEP或IGES。在ZEMAX中，你可以通过“文件”菜单中的“导出”选项来导出光线图。

步骤二：在SolidWorks中导入ZEMAX光线图

打开SolidWorks软件，在菜单栏中，选择“文件”>“打开”。

在文件浏览窗口中，找到并选择你从ZEMAX导出的光线图文件（例如，.STEP或.IGES格式）。

此时是最关键的步骤，不要直接点“打开”，先点开“选项”，然后在弹出窗口中确保“自由曲线和点做为草图”被勾选，如下图。

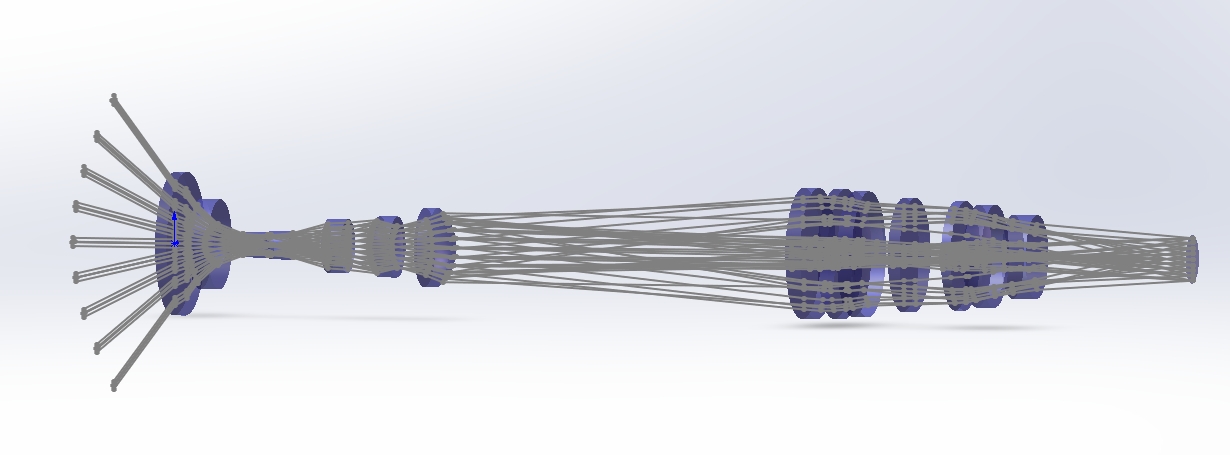

此时，SolidWorks应该能够导入ZEMAX光线图，并在工作区中显示出来。
