解密phone等手机附加“广角+微距”镜头的光学设计方案

2015年10月24日 设计案例 1018 views

本站陆续发布了《IPONE等照相手机高清望远镜解决方案》《iphone等拍照手机附件鱼眼镜头的光学设计方案》,也就是说现在市面上常见的望远镜、鱼眼镜头、广角+微距镜头的iphone等手机拍照附件镜头只剩下广角+微距镜头的光学设计方案没有发布了。为了满足大家的探索欲望,奥艺科技今天发布广角+微距镜头的光学设计方案。


广角+微距镜头是一个比较奇妙的组合,由两组两片光学透镜组成,前组是一片负透镜,后组是一个正透镜,这种结构本身是为了广角而做的,但是由于后组是一个正透镜,放在光学系统最前面可以起到缩小物距的作用,因此如果正透镜单独和手机镜头组合的话,可以达到微距的效果。因此,这个附件镜头可以很巧合的发挥了两种特效的作用:单独使用后面的正透镜是微距效果,在正透镜前面加一个负透镜就可以达到扩大视场的效果--广角镜。下面介绍一下这个镜头的结构和光学设计参数:

0.67倍广角作用:可以将72度视野的手机镜头扩大到108度,视场角小于72度的手机镜头均可使用该广角镜,如果视场角大于72度的手机镜头使用该广角镜的话,会出现黑角。

4.0倍微距作用:一般手机的最短拍照距离大于110mm,而且背景虚化效果也不尽人意,而使用这款微距镜头可以是拍摄距离缩小4倍以上,也就是说最小距离可以达到15~20mm,而且背景虚化效果很好。

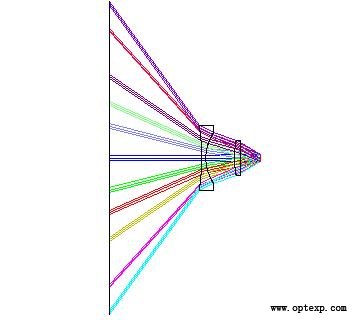

镜头结构图


镜头结构2组2片,光学镜口径15mm,长度15mm,MTF>0.3@100lp/mm,满足一般拍照要求。

本文由长春奥艺科技(www.oeinc.cn)提供,转载请注明,谢谢。
